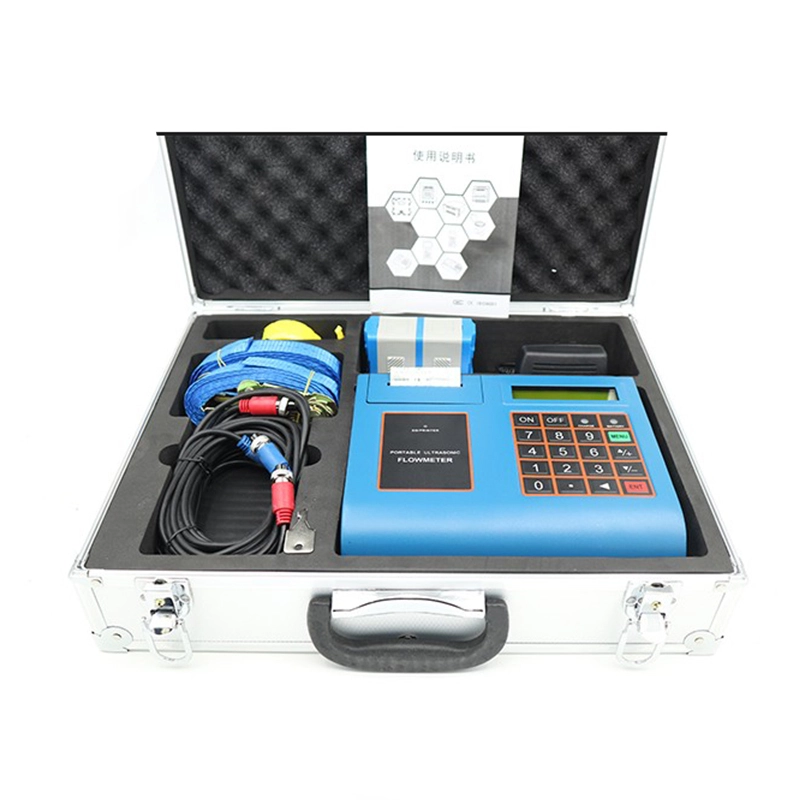

Портативный ультразвуковой расходомер BQ-ULF-100P
BQ-ULF-100P
PORTABLE ULTRASONIC FLOW METER
Портативный ультразвуковой расходомер BQ-ULF-100P предназначен для измерения скорости жидкости в закрытом трубопроводе. Преобразователи представляют собой бесконтактные накладные датчики, которые обеспечивают преимущества работы без загрязнения и простоты установки. В портативном ультразвуковом расходомере используются два ультразвуковых преобразователя расхода, которые функционируют как ультразвуковые передатчики и приемники расхода. Преобразователи закрепляются снаружи закрытой трубы на определенном расстоянии друг от друга. Преобразователи могут быть установлены V-образным способом, при котором звук пересекает трубу дважды, или W-образным способом, при котором звук пересекает трубу четыре раза, или Z-методом, при котором преобразователи устанавливаются на противоположных сторонах трубы, и звук пересекает трубу. труба один раз. Выбор способа монтажа зависит от характеристик трубы и жидкости. Расходомер работает путем попеременной передачи и приема частотно-модулированного импульса звуковой энергии между двумя ультразвуковыми преобразователями расхода и измерения времени прохождения звука между двумя ультразвуковыми преобразователями расхода. Разница в измеренном времени прохождения напрямую и точно связана со скоростью жидкости в трубе.
TECHNICAL PARAMETERS
Продукт | Портативный ультразвуковой расходомер BQ-ULF-100P |
| Размер трубы | 15 мм-6000 мм |
Линейность | 0.5% |
| Повторяемость | 0.2% |
Точность | Лучше, чем ±1% |
Скорость | ±32 м/с |
Дисплей | 2-строчный ЖК-дисплей по 20 символов с подсветкой |
| Принтер |
с принтером
|
| Коммуникация | RS485 Modbus RTU |
Блок питания | Встроенный перезаряжаемый Ni-MH аккумулятор (на 20 часов работы) или переменный ток 220 В. |
| Потребляемая мощность | 1.5W |
Энергетический заряд | Интеллектуальная зарядка от сети переменного тока 220 В. После достаточной зарядки он автоматически останавливается и горит зеленым светом. |
SELECTION OF ULTRASONIC FLOW SENSOR
Тип |
Спецификация
|
Модель
| Измеренный размер трубы | Рабочая температура | Измерение |
Стандартный Трехзажимной датчик |
Маленький
|
TS-2
| DN15 - DN100 | -30 ℃~90 ℃ | 45*25*32Мм |
| Середина | TM-1 | DN50 - DN700 | -30 ℃~90 ℃ | 64*39*44Мм | |
| Большой | TL-1 | DN300 - DN6000 | -30 ℃~90 ℃ | 97*54*53Мм | |
Высокая температура Трехзажимной датчик | Высокая температура/маленький |
TS-2-HT
| DN15 - DN100 | -30 ℃ ~160 ℃ | 45*25*32Мм |
| Высокая температура/ Середина | TM-1 -HT | DN50 - DN700 | -30 ℃ ~160 ℃ | 64*39*44Мм | |
| Высокая температура/ Большой | TL-1 -HT | DN300 - DN6000 | -30 ℃ ~160 ℃ | 97*54*53Мм | |
железная дорога Три-с Датчик лампы |
Железнодорожный путь/Малый
| HS | DN15 - DN100 | -30 ℃~90 ℃ | 318*59*85Мм |
| Железная дорога/ Середина | HM | DN50 - DN300 | -30 ℃~90 ℃ | 568*59*85Мм | |
| Железная дорога/ Расширенный | EB-1 | DN300 - DN700 | -30 ℃~90 ℃ | 188*59*49Мм | |
Высокотемпературный рельс Трехзажимной датчик | Высокотемпературная рейка/Маленькая | HS -HT | DN15 - DN100 | -30 ℃ ~160 ℃ | 318*59*85Мм |
| Высокотемпературная рейка/ Середина | HM -HT | DN50 - DN300 | -30 ℃ ~160 ℃ | 568*59*85Мм | |
| Высокотемпературная рейка/ Большой | EB-1 -HT | DN300 - DN700 | -30 ℃ ~160 ℃ | 188*59*49Мм |
